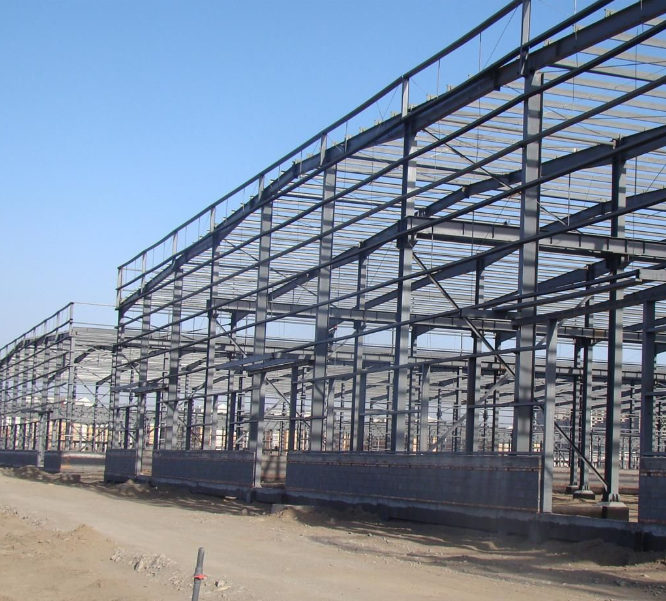

鋼結構建設的廠房建設的周期相當短，投入生產效率高，資本回收速度快。這種廠房結構性能優越、經濟效益良好，工業企業在企業廠房建設中應該廣泛采用這種結構

　　一、 鋼結構無損檢測規定 

　　(1)一級焊縫應進行100%的檢驗，其合格等級應為現

　　行國家標準《鋼焊縫手工超聲波探傷方法及質量分級法》(GB 11345)B 級檢驗的Ⅱ級及Ⅱ級以上; 

　　(2)二級焊縫應進行抽檢，抽檢比例應不小于20%，其

　　合格等級應為現行國家標準《鋼焊縫手工超聲波探傷方法及質量分級法》(GB 11345)B級檢驗的Ⅲ級及Ⅲ級以上; 

　　(3)全焊透的三級焊縫可不進行無損檢測。 

　　焊縫分類 

　　焊縫應根據結構的重要性、荷載特性、焊縫形式、工作環境以及應力狀態等情況，按下述原則分別選用不同的質量等級，在需要進行疲勞計算的構件中，凡對接焊縫均應焊透，其質量等級為 

　　(1)作用力垂直于焊縫長度方向的橫向?qū)雍缚p或T形對接與角接組合焊縫，受拉時應為一級，受壓時應為二級;

　　(2)作用力平行于焊縫長度方向的縱向?qū)雍缚p應為二級。

　　二、 鋼結構檢測檢測前準備

　　(1)檢測前，應對超聲儀的主要技術指標(如探頭入射點、斜率K值)進行檢查確認，應根據所測的工件尺寸，調整儀器時間基線，并繪制距離—波幅(DAC)曲線。當數字機一般為深度調節。

　　(2)距離—波幅(DAC)曲線應由選用的儀器，探頭系統在對比試塊上的實測數據繪制而成。

　　(3)繪制成的距離—波幅(DAC)曲線上應由評定線EL、定量線SL、判廢線RL組成。評定線與定量線之間(包括評定線)的區域規定為I區，定量線與判廢線之間(包括定量線)的區域規定為Ⅱ區，判廢線及其以上區域規定為Ⅲ區。

　　(4)對“T”型焊縫級別為B級，靈敏度要求應符合下表。以Φ3×40橫通孔作為標準反射體繪制的距離—波幅曲線。在滿足被檢要件大測試厚度的整個范圍內繪制的DAC曲線，在探傷儀熒光屏上的高度不得低于滿刻度的20%

　　(5)檢測前應對探測面的修整、涂抹耦合劑，探傷作業，缺陷的評定等步驟。

　　(6)檢測前應對探測面進行修整或打磨，清除焊接飛濺、油垢或其它雜質，表面粗糙度不應超過6.3μm。采用一次反射檢測(既用直射，一次反射波掃查)修整打磨區域?qū)挾葢笥?.5Kt(t為板厚)。

　　(7)根據不同板厚選擇儀器時間基線水平、深度或聲程的調節。“T”型焊縫數字探傷儀一般為深度調節。

　　以上就是上海鈞測檢測技術服務有限公司為大家整理的關于鋼結構無損檢測規定的相關內容，希望能有所幫助。注：內容來源于網絡，僅供參考。
