某工程檢測小知識

一、工程概況

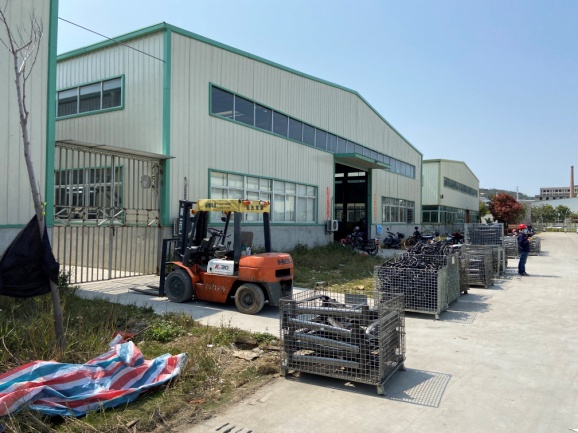

本項目為單層門式剛架鋼結構工業廠房，建造于2018年。后續使用年限按照10年考慮。廠房橫向軸線寬26.400m，縱向軸線長50.000m，總建筑面積約為1320m2。廠房檐口高度約為7.3m，廠房剛架榀間距為6.250m，鋼架柱為實腹式等截面H型鋼柱，鋼架梁為實腹式等截面H型鋼梁,梁兩端及跨中加腋，A軸交(1-6)軸、I軸交(1-6)軸山墻處設置抗風柱。廠房1軸和6軸兩端第一開間各設置十字交叉形6.3#套5#槽鋼柱間支撐。屋面采用0.426mm厚彩鋼板。地面以上1.2m范圍內外墻采用240mm磚墻圍護，1.2m以上墻面采用單層彩鋼板。該廠房建成后一直作為工業生產廠房使用。為了解結構安全狀況，

二、鑒定程序、分級標準與說明
2.1 鑒定程序
1. 結構使用條件調查核實
結構整體布置核查，包含建筑及結構的平、立面布置核查，結構及其支承構造檢查，支撐系統布置檢查等。
2. 房屋圖紙測繪。
3. 上部結構及構件工作狀態、施工質量及材料性能檢測
(1) 結構變形(位移)量測
(2) 構件變形及偏差檢測

(3) 鋼材外觀缺陷、損傷及銹蝕檢測
(4) 構造措施核查
(5) 構件尺寸檢測
(6) 支撐系統桿件檢測
(7) 節點連接構造檢測
(8) 鋼材強度檢測
(9) 焊縫外觀質量及全熔透焊縫超聲波檢測
4. 圍護系統檢查
承重圍護結構的承載功能和非承重圍護結構的構造連接，承重圍護結構的使用狀況及圍護系統的使用功能。
5. 結構安全性鑒定評級
根據承載能力驗算分析結果，結合現狀調查、勘測結果，對建筑物的安全性進行鑒定評級，并對結構存在的問題提出整改建議。
2.2 鑒定評級標準
根據現行國家標準《工業建筑可靠性鑒定標準》（GB50144-2019）的相關規定，工業建筑物安全性鑒定評級，應劃分為構件、結構系統、鑒定單元三個層次；安全性分四個等級。安全性鑒定評級的各層次分級標準及相應的處理要求如下：
1. 構件
a級：符合國家現行標準的安全性要求，安全，不必采取措施；
b級：略低于國家現行標準的安全性要求，不影響安全，可不采取措施；
c級：不符合國家現行標準的安全性要求，影響安全，應采取措施；
d級：極不符合國家現行標準的安全性要求，己嚴重影響安全，必須立即采取措施；
2. 結構系統
A級：符合國家現行標準的安全性要求，不影響整體安全，不必采取措施或有個別次要構件宜采取適當措施；
B級：略低于國家現行標準的安全性要求，尚不明顯影響整體安全，可不采取措施或有極少數構件應采取措施；
C級：不符合國家現行標準的安全性要求，影響整體安全，應采取措施或有極少數構件應立即采取措施；
D級：極不符合國家現行標準的安全性要求，已嚴重影響整體安全，必須立即采取措施。
3. 鑒定單元
一級：符合國家現行標準的安全性要求，不影響整體安全，可不采取措施或有極少數次要構件宜采取適當措施；
二級：略低于國家現行標準的安全性要求，尚不明顯影響整體安全，可有極少數構件應采取措施；
三級：不符合國家現行標準的安全性要求，影響整體安全，應采取措施，可能有極少數構件應立即采取措施；
四級：極不符合國家現行標準的安全性要求，已嚴重影響整體安全，必須立即采取措施。
三、現場檢測內容與檢測結果
3.1   建筑物現狀調查、勘測
(1) 建筑、結構布置檢查
本工程廠房橫向跨度為26.400m，縱向榀間距為6.250m，檐口高度7.300m。剛架柱為實腹等截面H型鋼柱，鋼柱截面為H396×199×7×11，剛架梁為實腹等截面H型鋼梁,梁兩端及跨中加腋，鋼梁截面為H346×174×6×9，A軸交(1-6)軸、I軸交(1-6)軸山墻處均設置抗風柱，抗風柱截面尺寸為H248x124×5×8,結構平面布置合理。屋面和墻面采用壓型鋼板，布置合理。屋面檁條尺寸為鍍鋅C150x1.8mmC型鋼。車間于(A-B)軸、(H-I)軸開間設置屋面水平支撐及柱間支撐，但梁梁節點和梁柱節點均為鉸接。本車間柱間支撐，1軸、6軸柱間支撐設置于端部第一開間，柱間支撐最大間距約為43.75m，未超過規范限值50m的要求。屋面系統本廠房在剛架屋脊、檐口位置處沿房屋全長設置剛性系桿，剛性系桿為89x2的鋼管。支撐布置合理，形成完整支撐系統。外墻下部為磚墻砌筑，上部為壓型剛板墻，屋面采用0.426mm厚彩鋼板。
(2) 使用功能調查
經調查，本工程現主要作為工業生產廠房使用，自建成以來未發生過使用功能改變等現象。
3.2   地基基礎檢查
本工程受現場條件限制未進行開挖。經現場檢查，本工程自建成兩年以來，建筑物基礎周邊地面未見明顯沉陷，上部結構未見因基礎不均勻沉降引起的裂縫。
3.3   上部結構構件工作狀態檢查
根據現場實際條件，共布置8個測點量測結構側向位移，量測結果列于表2，示意圖中“→”表示結構側移方向。檢測結果表明，最大測點側向位移為H/96，結構水平位移等級評定為C級。
根據(GB/T 29712-2013)的缺陷等級標準評定，所檢對接焊縫基本符合(GB 50205-2001)規定的二級焊縫質量等級要求。
3.4   圍護結構系統檢查
各層填充墻體、門窗，屋面彩鋼板等圍護結構未見明顯開裂現象，現狀基本完好；門窗框及玻璃完好，屋頂及外墻未見明顯滲水現象。
四、結構安全性鑒定評級
4.1   地基基礎安全性評級
本工程受現場條件限制未進行開挖。經現場檢查，建筑物建設場地為平地，基礎周邊地面未見明顯沉陷，上部結構未見因基礎不均勻沉降引起的裂縫。根據上部結構反應情況，地基基礎安全性等級評定為B級。
4.2   上部承重結構子單元安全性評級
(1)結構整體性評級
本工程結構平面布置基本規則，結構選型正確，傳力路徑較清晰。廠房門式剛架東西向布置，南北向采用剛性系桿和柱間支撐承受縱向受力，兩個端開間屋面采用水平支撐，形成完整的受力體系。支撐桿件間連接可靠，工作正常，未見節點有拉裂和滑移現象,但支撐系統桿件長細比不滿足規范要求。結構整體性評級為C級。
(2)結構承載功能評級
根據現場檢測數據，采用中國建筑科學研究院編制的PKPM系列計算機輔助設計軟件，對上部結構進行承載力驗算分析。本工程為門式鋼架，采用二維門式鋼架模塊建模，選擇中間一榀和邊上一榀進行驗算。
(3)驗算結果如下:
根據本工程結構布置和荷載分布情況，將上部承重結構分為剛架GJ-1（邊榀）和GJ-2（中榀）平面計算單元,驗算分析結果如下：
① 圍護結構
屋面壓型鋼板現狀基本完好；現場檢查外墻墻面磚墻及壓型鋼板圍護外墻，墻體均完好，無開裂、變形或滲水現象；門窗框及玻璃完好，其余圍護系統構件工作狀態正常。但屋面檁條承載能力不滿足規范要求。圍護結構系統可靠性等級評定為C級。
② 結論
綜上所述，依據國標《工業建筑可靠性鑒定標準》（GB 50144-2019），結合該幢建筑地基基礎、上部承重結構及圍護結構等級評定結果，本工程安全性等級評定為四級。
