受某物業管理公司委托，我司對位于上海市黃浦區某廣場內仿古建筑房屋進行了沉降監測。該房屋建造年代不詳，建設單位和施工單位均不詳，目前主要作為商業休閑房屋使用。

　　一、監測目的

　　沉降監測的主要目的是監測建筑物在使用過程的沉降情況，為業主單位提供準確可靠的建筑物沉降數據，以便能及時掌握變形情況，使各方能及時分析原因，采取措施，防止事故發生，確保工程質量安全。

　　二、執行的主要技術標準

　　(1)《工程測量規范》GB 50026-2007

　　(2)《建筑變形測量規范》JGJ8-2016

　　(3)《國家一、二等水準測量規范》GB12897-2006

　　(4)《建筑地基基礎設計規范》GB50007-2011

　　三、基準點和沉降監測點的布設

　　1.基準點的布設

　　基準點是沉降監測起始數據的基本控制點，為保證監測值的可靠性，在監測區附近(變形區外)埋設沉降監測使用的水準基點1處，編號為BM1，其高程系統為獨立高程，基準高程擬定為5.00000m。

　　2.沉降監測點的布設

　　根據《建筑變形測量規范》JGJ8-2016，沉降監測點的布設應符合下列規定：

　　1)建筑的四角、核心筒四角、大轉角處及沿外墻每10m~20m處或每隔2根~3根柱基上;

　　2)高低層建筑、新舊建筑和縱橫墻等交接處的兩側;

　　3)建筑裂縫、后澆帶兩側、沉降縫兩側、基礎埋深相差懸殊處、人工地基與天然地基接壤處、不同結構的分界處及填挖方分界處以及地質條件變化處兩側;

　　4)對寬度大于或等于15m、寬度雖小于15m，但地質復雜以及膨脹土、濕陷性土地區的建筑，應在承重內隔墻中部設內墻點，并在室內地面中心及四周設地面點;

　　5)鄰近堆置重物處、受振動顯著影響的部位及基礎下的暗浜處;

　　6)框架結構及鋼結構建筑的每個或部分柱基上或沿縱橫軸線上;

　　7)筏形基礎、箱形基礎底板或接近基礎的結構部分之四角處及其中部位置;

　　8)重型設備基礎和動力設備基礎的四角、基礎形式或埋深改變處;

　　9)超高層建筑或大型網架結構的每個大型結構柱監測點數不宜少于2個，且應設置在對稱位置。

　　根據現場實際情況，沿外墻四個角點和房屋長度方向墻體中部布置沉降監測點。南面墻體受條件限制無法在中部布置監測點，故本次沉降觀測共布置5個監測點。具體監測點位見附件1監測附圖。

　　四、沉降監測

　　1.觀測儀器

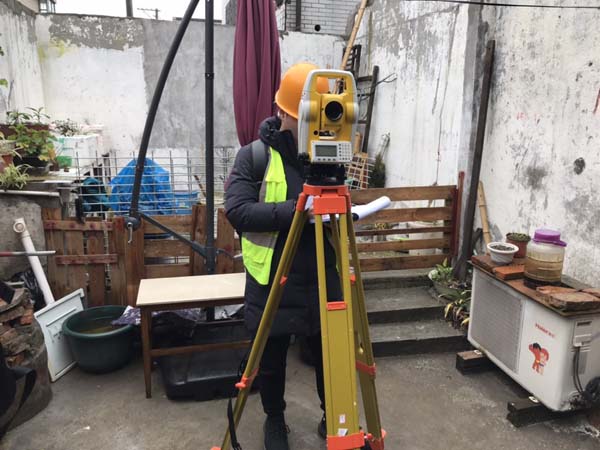

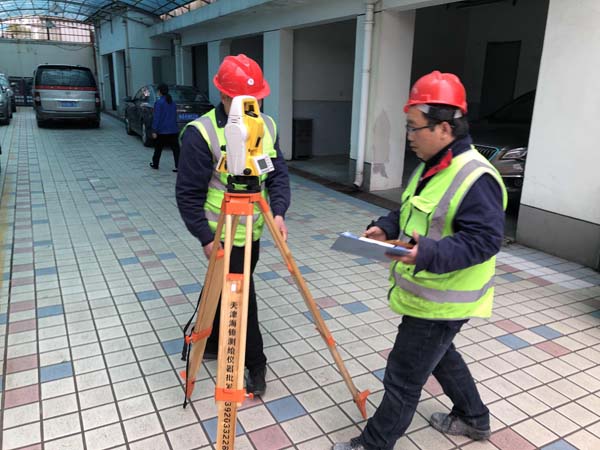

　　該項目儀器采用徠卡NA2水準儀(編號5046235)。其精度為：每公里往返測高差中誤差±0.30mm/km，同時配合水準測量專用的精密銦鋼尺施測?，F(xiàn)場采用閉合水準路線，等精度觀測，最大限度減少誤差。

　　2.觀測級別及精度

　　根據中華人民共和國行業標準《建筑變形測量規范》 JGJ8-2016第3.2.2條及表3.2.2規定，當?shù)鼗A(chǔ)設計為甲、乙級的建筑，對應的變形測量等級為二等，觀測精度指標即測站高差中誤差為±0.50mm，并以其二倍中誤差作為極限誤差。本次變形測量等級采用二等。

　　3.水準線路的觀測限差

　　(1)環閉合差 ≤1.0mm(n為測站數);

　　(2)測站前后視距差≤1.0m;

　　(3)各測站視線長度≤30m。

　　4.監測頻率

　　根據委托方的要求，2017年11月27日、2018年1月9日及2018年2月27日對上海市黃浦區某廣場內的房屋分別進行了第一次、第二次及第三次監測工作，總計沉降監測次數為3次。

　　當建筑物出現下沉、上浮，不均勻沉降比較嚴重，或裂縫發展迅速，應每日或數日連續監測。

　　5.監測數據

　　由表中數據可得，受檢房屋累計沉降量最大點為M3，沉降量為-0.39mm，本監測周期內沉降速率最大點為M3，沉降速率為-0.004mm/d。各沉降監測點沉降值累計量均未達到20mm、沉降變化速率均未達到2mm/天，均未達到報警值。
