受檢房屋位于上海市金山區呂巷鎮，為一棟兩層(局部三層)鋼筋混凝土框架結構房屋，建于2005年。受檢房屋總建筑面積為3293.24m2，東西方向軸線總尺寸為69.47m，南北方向軸線總尺寸為24.00m，建筑總高為12.40m。該房屋設計單位為上海市某建筑設計院，施工及監理單位均不詳。為了解當前房屋的質量狀況，特委托我司對該房屋進行質量檢測。

　　一、檢測目的、范圍和內容

　　本次檢測的主要內容包括：

　　(1)房屋建筑、結構概況調查;

　　(2)房屋使用情況調查;

　　(3)房屋建筑、結構圖紙復核;

　　(4)房屋損傷情況調查;

　　(5)房屋主體結構材料強度檢測;

　　(6)房屋變形情況檢測;

　　(7)檢測鑒定結論及處理建議。

　　二、檢查及分析結果

　　1.房屋建筑、結構概況調查

　　受檢房屋為一棟兩層(局部三層)鋼筋混凝土框架結構房屋，建造于2005年。受檢房屋總建筑面積為3293.24 m2，房屋平面呈矩形，東西方向軸線總尺寸為69.47m，南北方向軸線總尺寸為24.00m，該房屋一、二層層高均為4.60m，三層層高為3.00m，室內外高差為0.20m，建筑總高度為12.40m。房屋作為制衣廠使用。

　　2.房屋使用情況調查

　　受檢房屋建筑平面圖缺失，結構圖紙齊全;該房屋自建成后未發生火災、使用功能改變和使用荷載過大等情況。

　　3.房屋建筑、結構圖紙復核及測繪

　　(1)房屋建筑圖紙測繪

　　因原始建筑平面圖缺失，現場使用LeicaD2激光測距儀對受檢房屋進行建筑平面測繪。

　　(2)結構軸線尺寸復核

　　結合現場檢測條件，采用激光測距儀、5M鋼卷尺對該批受檢房屋對應軸線位置進行抽測復核。測結果表明，受檢房屋軸線尺寸基本符合設計要求。

　　4.房屋損傷檢測

　　為明確受檢房屋損傷狀況，現場對受檢房屋進行了損傷檢測。經檢測，該受檢房屋的主體結構基本完好;各結構構件及連接節點基本完好;部分墻面滲水、霉變;局部墻面粉刷層空鼓、開裂脫落;局部地坪輕微破損等，受檢房屋可評定為基本完好。

　　5.房屋主體結構材料強度檢測

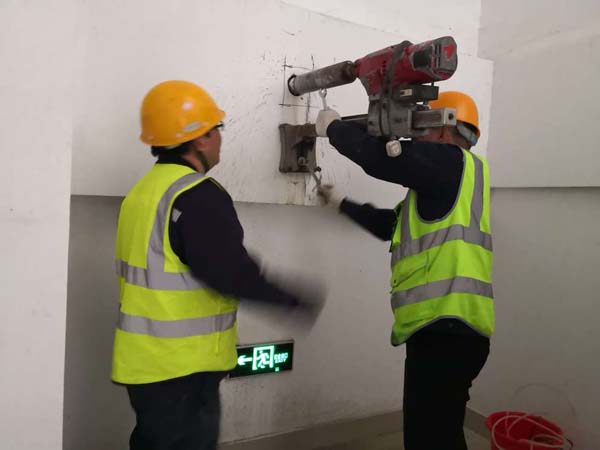

　　根據受檢房屋現場實際情況，采用ZC3-A型混凝土回彈儀，參照《回彈法檢測混凝土抗壓強度技術規程》(JGJ/T23- 2011)對該受檢房屋的混凝土構件進行抽樣檢測，現場采用酚酞試劑對受檢混凝土碳化深度進行測試，受檢混凝土碳化深度大于6.0mm。檢測結果表明，該受檢房屋混凝土構件的混凝土強度在25.6MPa~28.4MPa之間，平均值為27.3MPa，標準差為1.02MPa。受檢房屋混凝土構件的強度等級可推定為C25，與設計強度基本相符。

　　6.房屋變形情況檢測

　　(1)房屋相對高差檢測

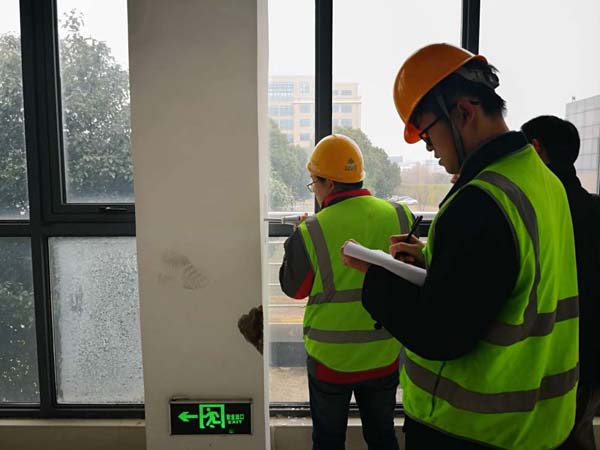

　　根據現場實際情況，采用RTS112SR5L全站儀，選取受檢房屋處于同一水平面的窗臺進行相對高差檢測，高于基準點為正值，低于基準點為負值。檢測結果表明，該房屋最大相對傾斜率為2.68‰，小于《建筑地基基礎設計規范》(GB50007-2011)關于同類建筑結構相對傾斜的限值3‰(包含測量誤差和施工誤差)。

　　(2)房屋傾斜檢測。

　　結合現場檢測條件并根據房屋實際情況，采用RTS112SR5L全站儀對該房屋整體傾斜進行檢測。檢測結果表明，該受檢房屋無明顯傾斜規律，東西向最大傾斜率為向西2.96‰，南北向最大傾斜率為向北2.50‰。各測點傾斜率均小于《建筑地基基礎設計規范》(GB50007-2011)中規定的房屋整體傾斜限值4.0‰(傾斜觀測包含測量誤差和施工誤差)。

　　三、檢測結論與建議

　　1.結論

　　受檢房屋位于上海市金山區呂巷鎮，為一棟二層(局部三層)鋼筋混凝土框架結構房屋。受檢房屋總建筑面積為3293.24 m2，房屋平面呈矩形，東西方向軸線總尺寸為69.47m，南北方向軸線總尺寸為24.00m，建筑總高度為12.40m。該房屋一、二層層高均為4.60m，三層層高為3.00m，室內外高差為0.20m?；A(chǔ)采用條形基礎。該房屋自2005年建成后未發生火災、使用功能改變和使用荷載過大等情況。本次檢測結論如下：

　　(1)經檢測，該受檢房屋的主體結構基本完好;各結構構件及接節點完好;部分墻面滲水、霉變;局部墻面粉刷層空鼓、開裂脫落;局部地坪輕微破損等，受檢房屋可評定為基本完好。

　　(2)經檢測，受檢房屋的混凝土的強度最終推定值為25.6MPa，等級可推定為C25，與設計強度基本相符。

　　(3)根據現場測量結果表明，該受檢房屋局部最大相對傾斜率為2.68‰;整體傾斜東西向最大傾斜率為向西2.96‰，南北向最大傾斜率為向北2.50‰，均小于相關規范限值。

　　2.建議

　　(1)建議對各房屋現有的損傷進行修復。

　　(2)建議在后續使用過程中對受檢房屋進行定期外觀質量及變形監測。若發現原結構使用過程中有異常情況并存在安全隱患時，應及時采取有效處理措施。
